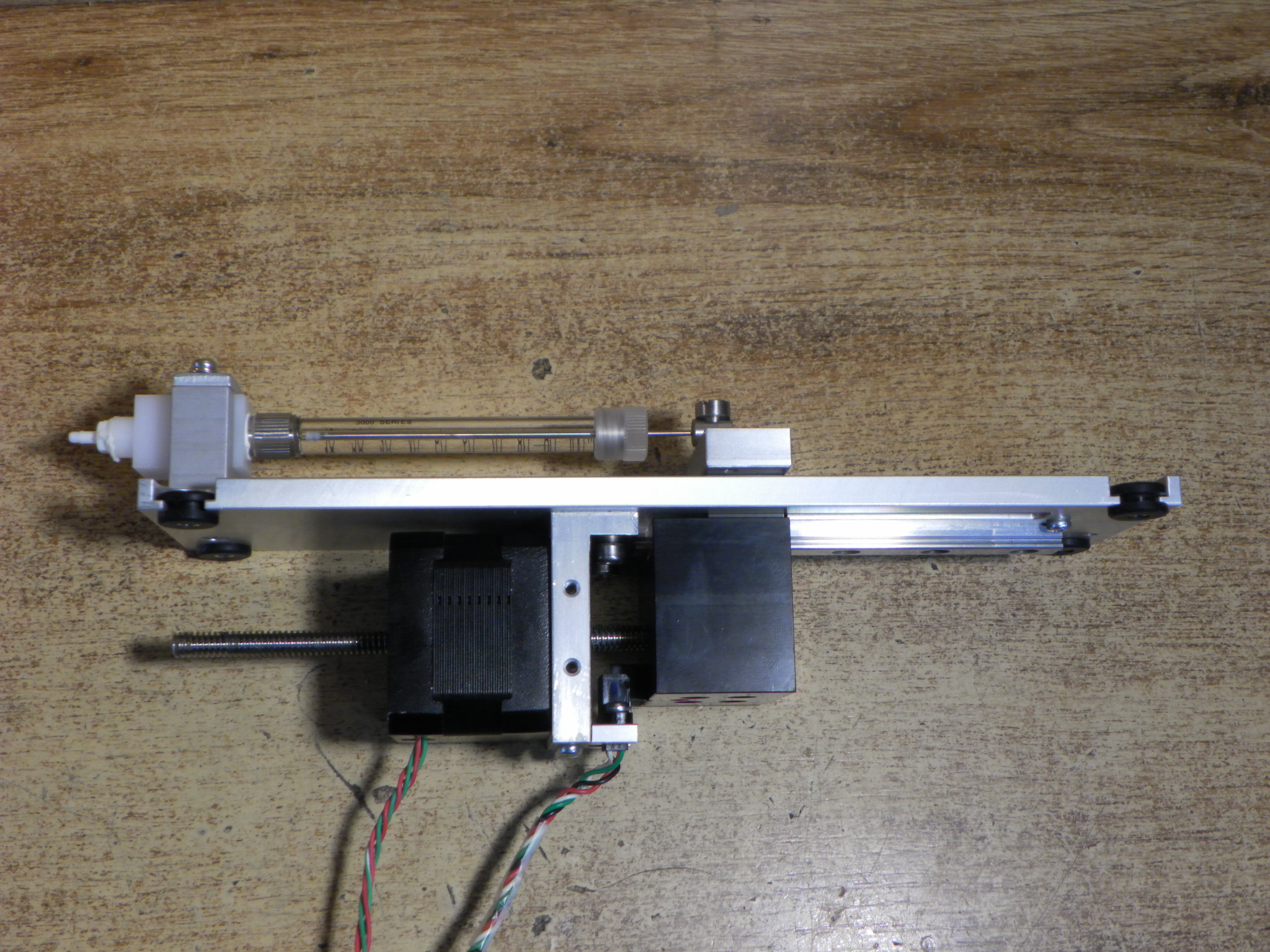

Injekční pumpa, lineární dávkovač kapaliny 100 µl KLOEHN

Plně funkční, použitý přesný lineární dávkovač kapaliny ovládaný krokovým motorem.

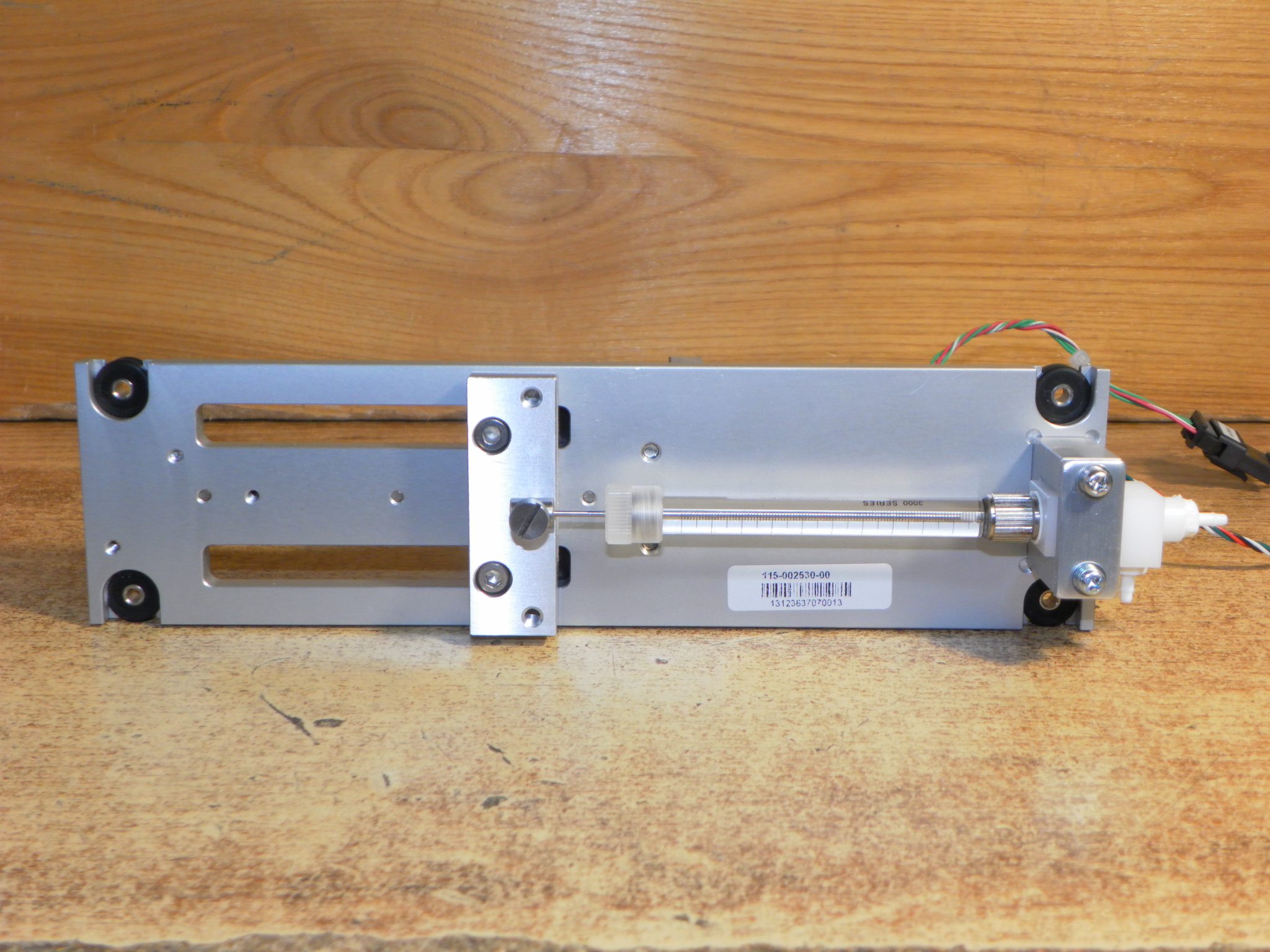

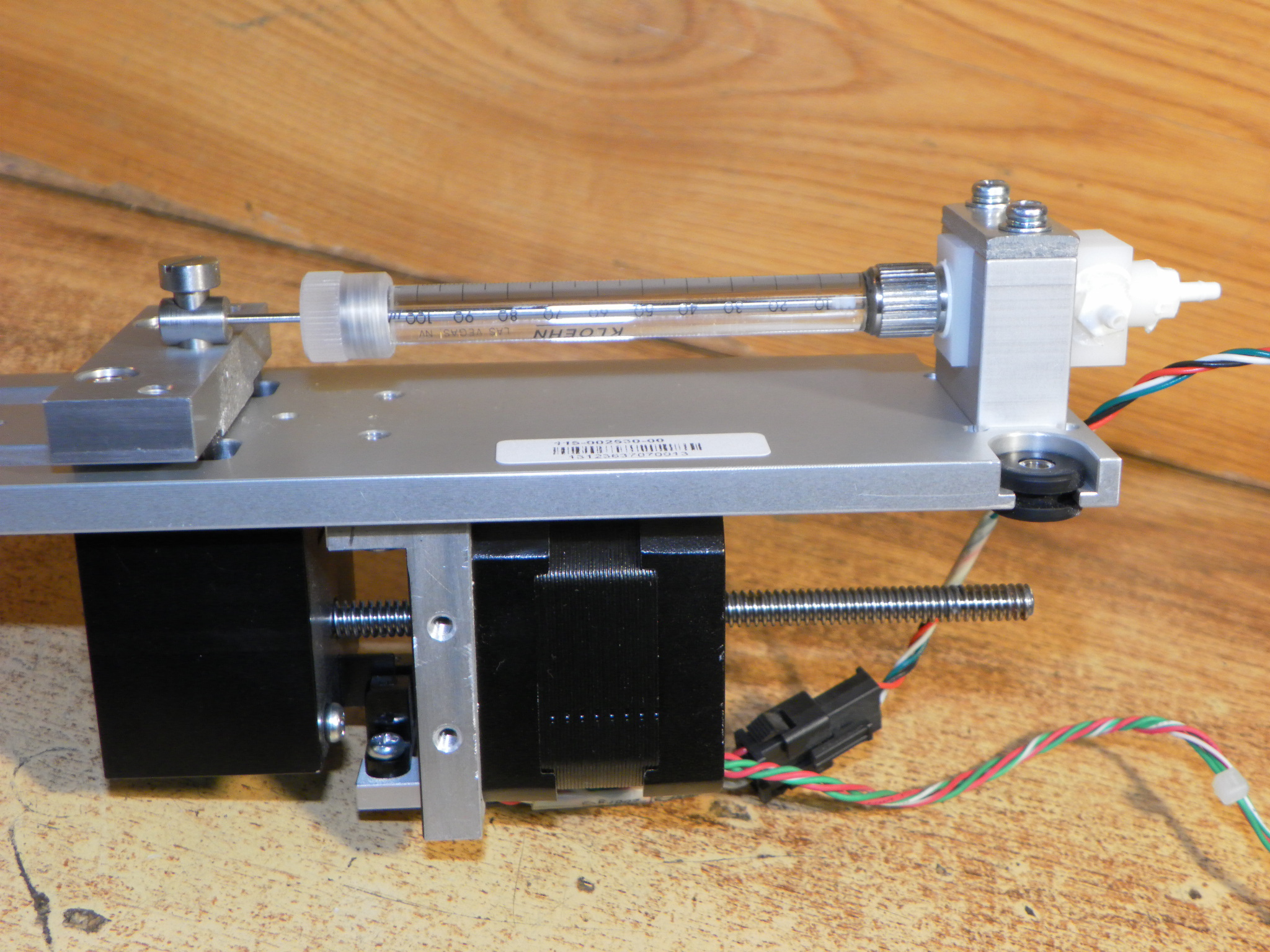

Motorem ovládaný píst ve skleněném válci s objemem 100 µl. Díky krokovému motoru je posuv pístu velice přesný.

Jedná se o modul s motorem bez ovládací elektroniky a ventilů.

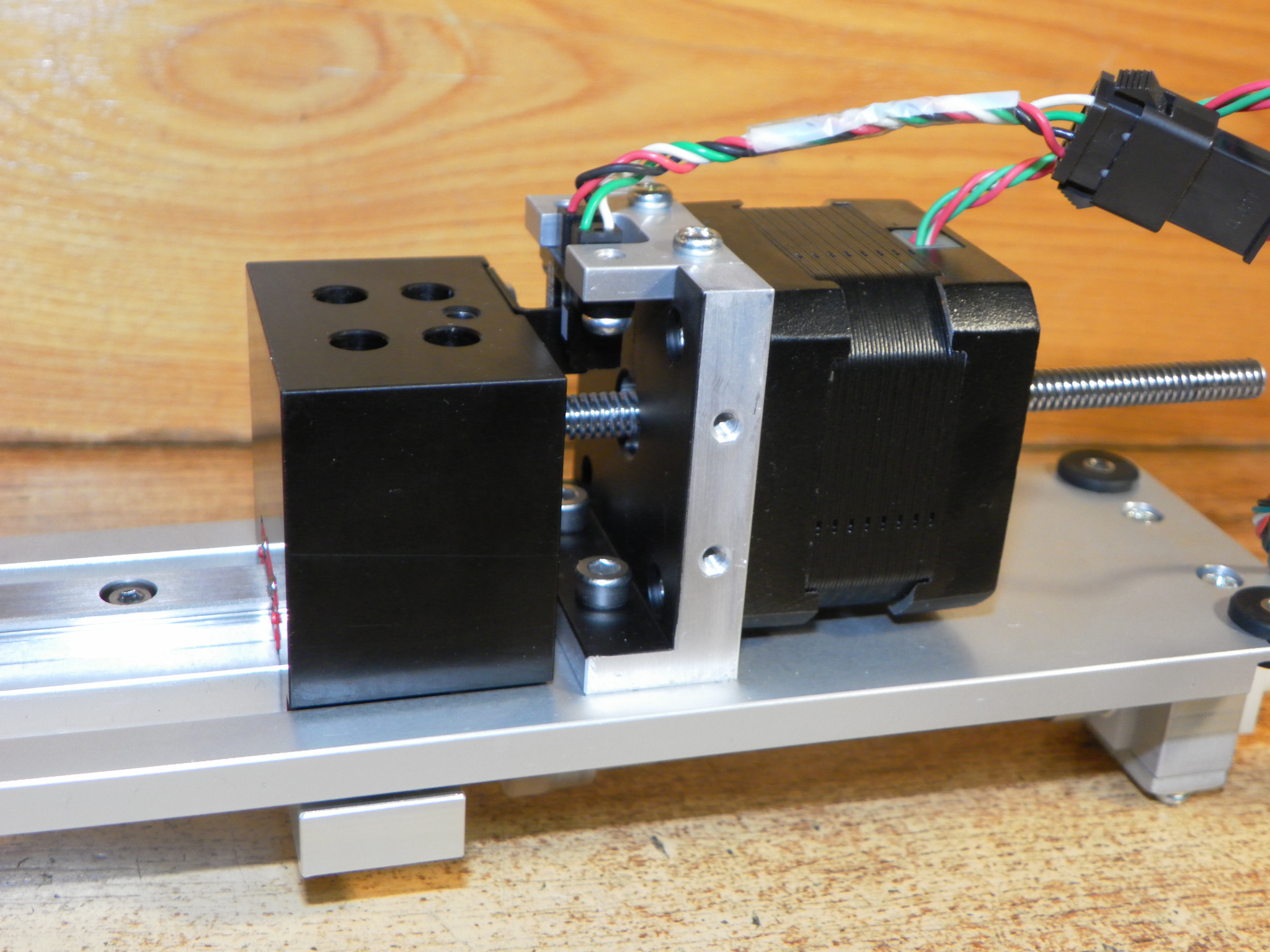

Šroubovice je součástí lineárního aktuátoru HAYDON 43F4K-05-010.

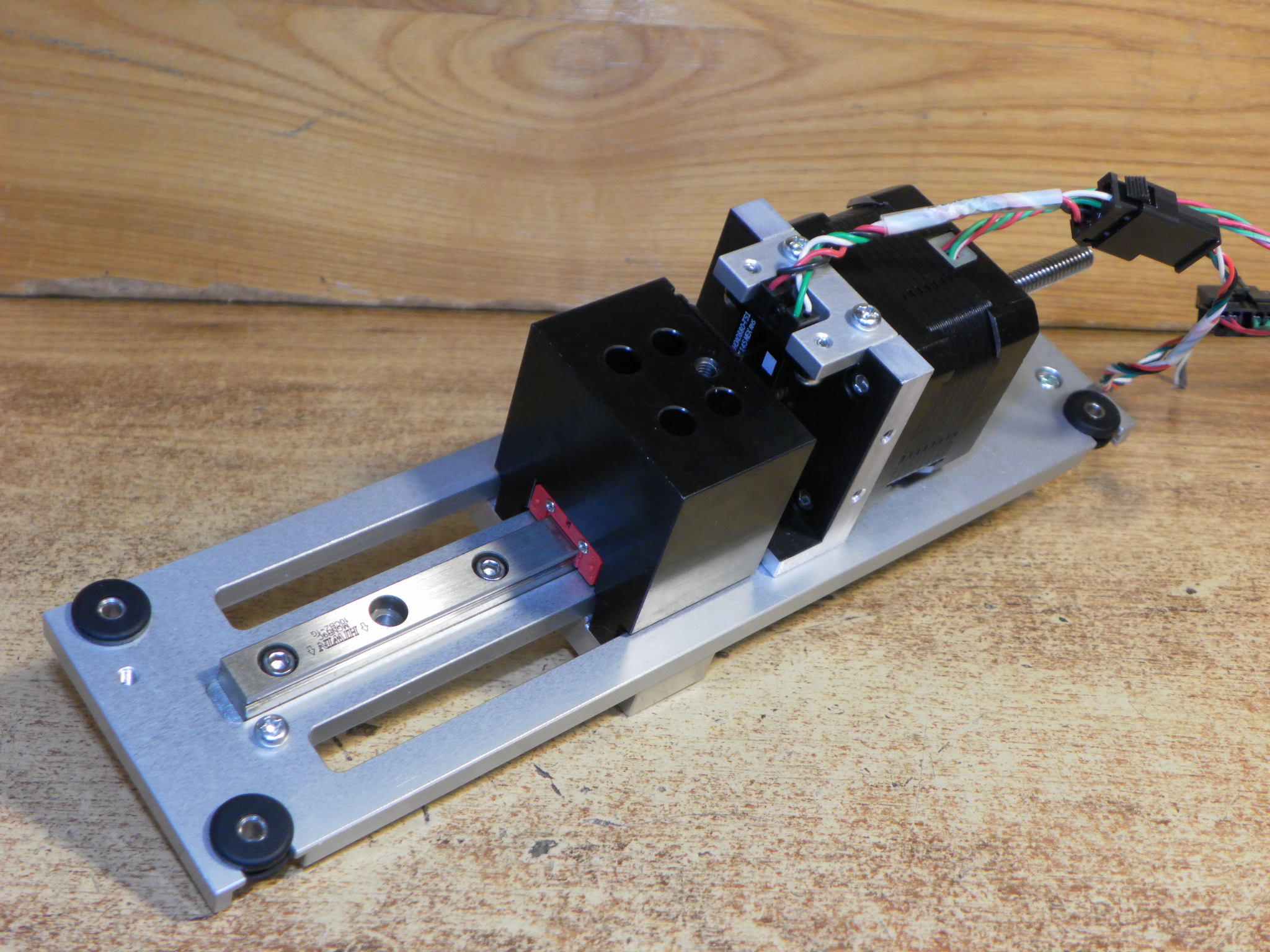

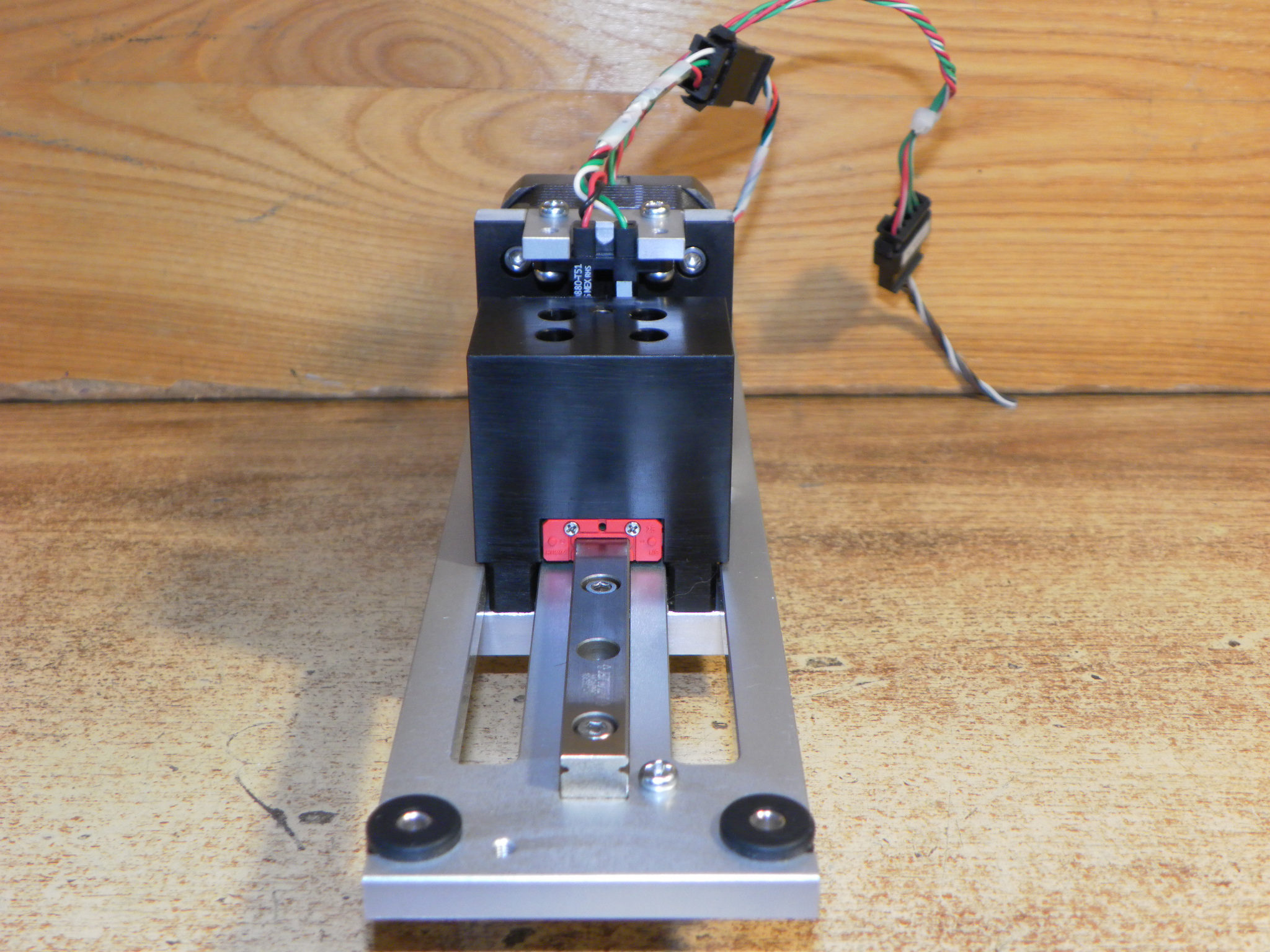

Šroubovice posouvá hliníkovým tvarem uloženým na lineárním kolejnicovém vedení HIWIN MGN9. Délka kolejnice je 94 mm.

Spodní doraz je opatřen optobránou.

Aktuátor se zapojuje stějně jako bipolární dvoufázový krokový motor. Materiál šasi je hliník. Rozsah posuvu je 59 mm. Včetně silentbloků.

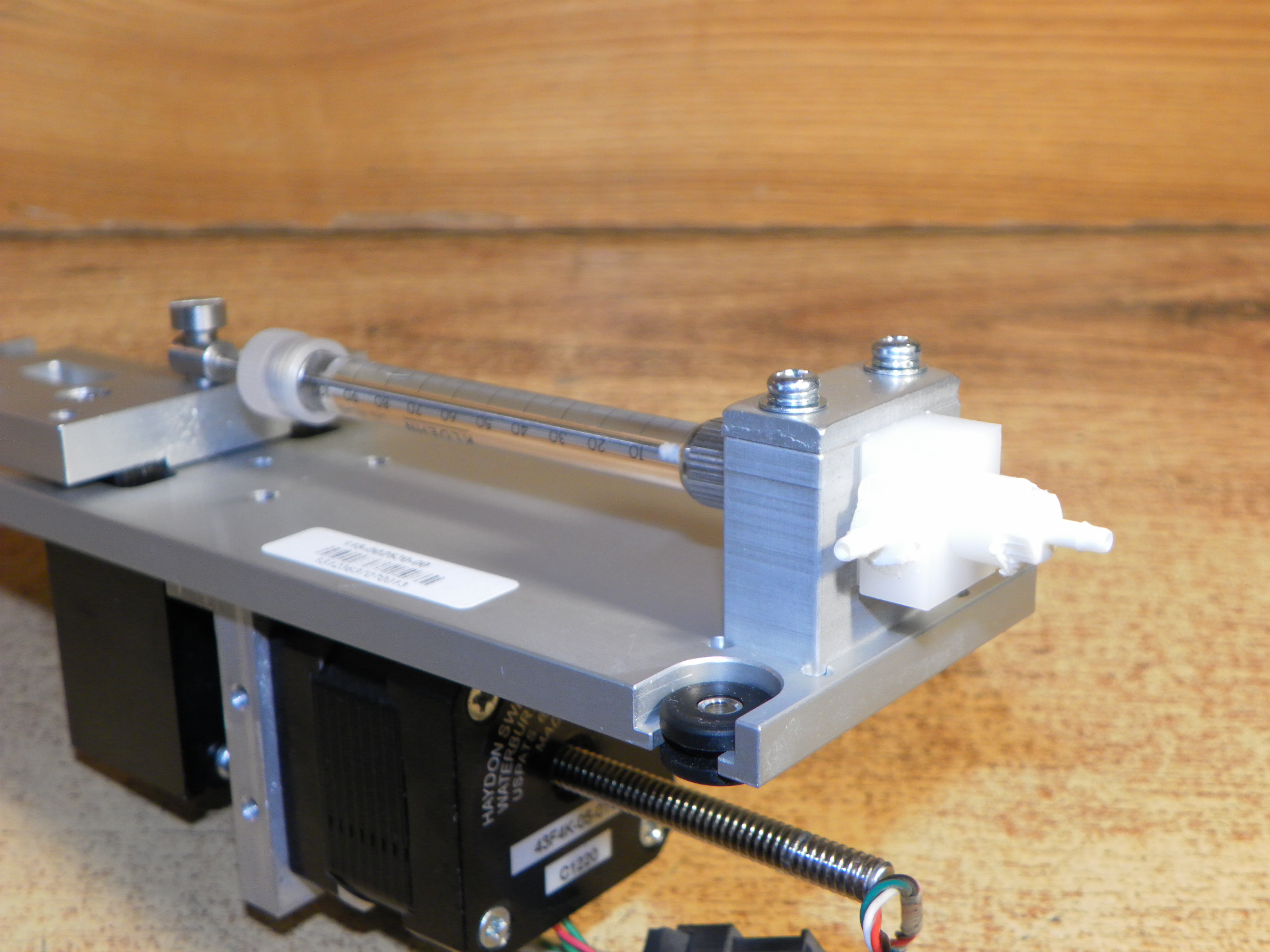

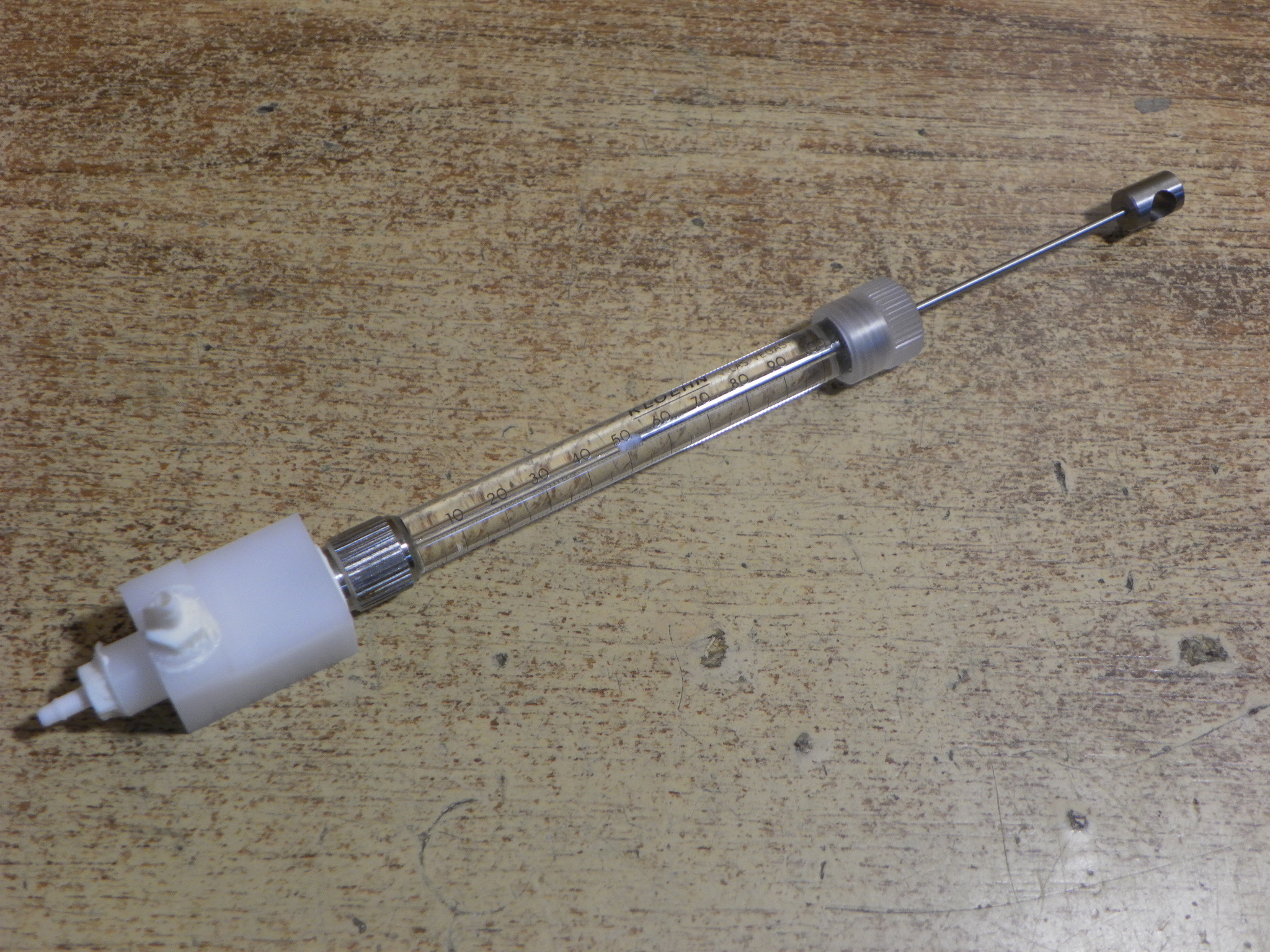

Stříkačka: KLOEHN 3000 Series 100 µl

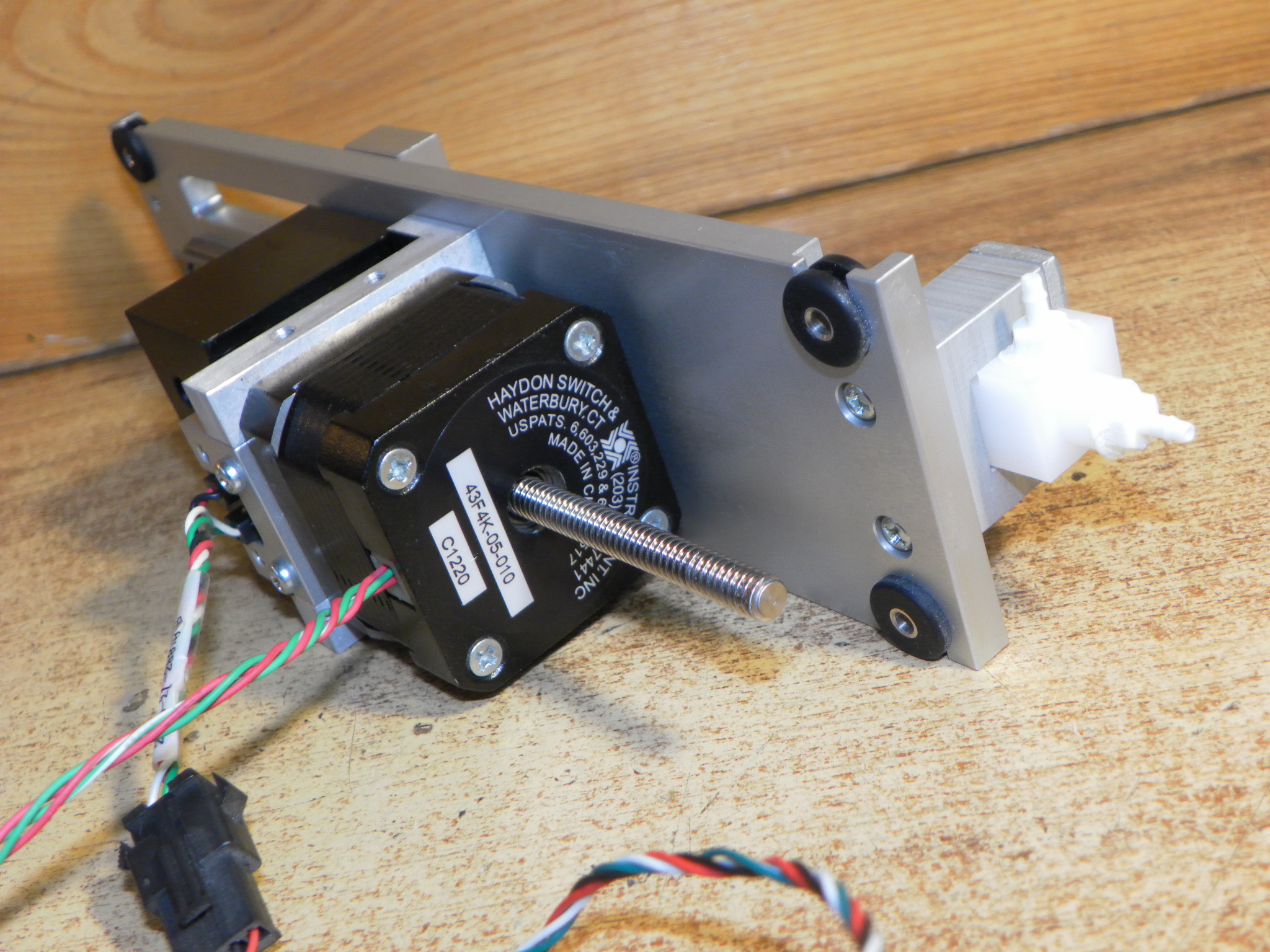

Krokový motor: HAYDON 43F4K-05-010

Příruba motoru: NEMA 17

Rozměry modulu: 212 x 80 x 55 mm

Datasheet motoru: https://www.haydonkerkpittman.com/products/linear-actuators/hybrid-stepper/size-17
